Daten Wärmepumpe Phase 1 mit Störungen, Aufzeichnungen 6.-30.8.2016

-> Doks zu alter WP


Messungen 2008-2013


-> Elektroschema wie damals geliefert, ist jetzt abgeändert
-> Elektroschema "original"


-> aktuelle Betriebsdatenerfassung
(XLS, Elektrische Energie und abgegebene Wärmeenergie, Leistungszahl)
0.
nachträglich aufgetaucht:

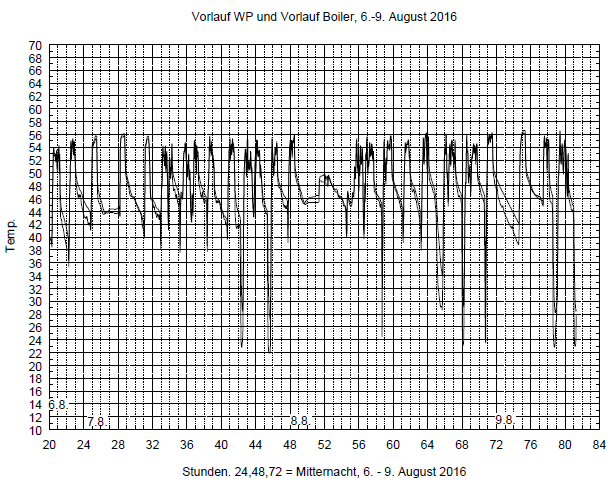

6.-9.8.2016
  • Vorlauf von WP auf Wärmetauscher
  • Vorlauf von Wärmetauscher auf Boiler 1

  • noch ohne Aufzeichnung Kompressorbetrieb
1.
9.-12.8.2016
  • Vorlauf von WP auf Wärmetauscher
  • Vorlauf von Wärmetauscher auf Boiler 1

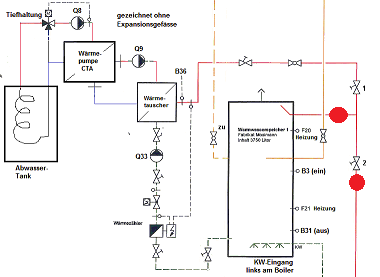

    Messorte rot:




  • 1 Sample pro 3 Min.



HD-Störung ohne Stopp: 12.8.  05:46
Anmerkung zu den Grafiken:
  • Klick auf Grafik öffnet eine vergrösserte Version (Bild oder PDF)
Schwarz-blaue:
  • Diese sind mit einem eigenen Datenlogger erfasst.
    Nur Temperauren, die vom WP-Regler nicht erfasst werden können.
  • Die Temperaturen sind eher zu kühl, da die Fühler meist nur angelegt werden können

  • die rote Kompressorbetriebslinie heisst:
    - unten = beide aus
    - Mitte = Kompr. 2 ein (Kompr. 1 allein hat den Wert 4, Wechel ca. wöchentlich)
    - oben = beide ein

Graue:
  • Aus XLS der Reglerdaten, die der Webserver aufzeichnet



-> Ausschnitt 1   24-48h
-> Ausschnitt 2   33-39h
-> Ausschnitt 3   35-38h
2.
12.8.2016
wie oben

3.
12.-15.8.2016
wie oben



HD-Störung ohne Stopp: 13.8.  06:19
HD-Störung mit Stopp:   13.8.  21:59  manueller Fernreset
HD-Störung mit Stopp:   14.8.  06:15
HD-Störung ohne Stopp: 15.8. 22:41


4.
15.-16.8.2016:
  • Vorlauf von Wärmetauscher auf Boiler1
  • Rücklauf von Boiler 1 auf Wärmetauscher


  • 1 Sample pro 1 Min.


Zur Grafik:
  • Fehlerstopp wegen HD-Störung um Stunde 30 (6 Uhr morgens)

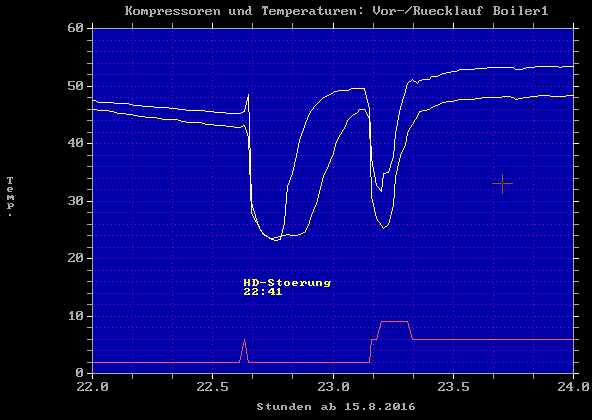

  • HD-Störung ohne Fehlerstopp um 22:41


-> CSV-Daten des Webserver-Loggings 14.-17.8.2016

Interpretation: Es ist vollkommen intransparent, aufgrund welcher Kriterien die WP einschaltet, oder sich der 2. Kompressor (Kompr. Nr. 1) zuschaltet.

Geloggt wurden diesmal:

- Vorlauf Wärmepumpe
- Rücklauf Wärmepumpe
- Ausgang WP auf Quelle
- Eingang WP von Quelle
- berechnete Leistungszahl während Betrieb
- Schaltzustand Kompressor 2 (der viel häufiger läuft)
- Schaltzustand Kompressor 1
- Trinkwassertemp oben (B3)
- Trinkwassertemp unten (B31)



HD-Störung mit Stopp:  16.8.  06:11 (Stunde 30 in der Grafik) und 09:03
Ausschnitt 1

Ausschnitt 2
5.
ab 16.8.2016:
  • Neu: Abschaltfühler B31 sitzt im Rücklauf ab Boiler statt unten im Boiler.
  • Messorte wie oben:
    Vorlauf und Rücklauf zwischen Wärmetauscher und Boiler1.

HD-Störung ohne Stopp: 18.8. 01:11
HD-Störung mit Stopp: 17.8.  01:43  manueller Fern-Reset
HD-Störung ohne Stopp: 18.8. 02:05
HD-Störung mit Stopp: 17.8.  02:37 manueller Fern-Reset
HD-Störung ohne Stopp: 18.8. 03:01
HD-Störung mit Stopp: 17.8.  03:33




6.
ab 17.8.2016:
wie oben (vermeintlicher "Abschaltfühler" B31 im Rücklauf)


HD-Störung ohne Stopp: 18.8. 02:02
HD-Störung mit Stopp: 18.8. 02:34



-> CSV-Daten des Webserver-Loggings 17.-18.8.2016
(diese und mehr Daten im nächsten CSV)

Geloggt werden die gleichen Daten wie unter Punkt 4 und zusätzlich:

- Vorlauf Wärmepumpe
- Rücklauf Wärmepumpe
- Ausgang WP auf Quelle
- Eingang WP von Quelle
- berechnete Leistungszahl während Betrieb
- Schaltzustand Kompressor 2 (der viel häufiger läuft)
- Schaltzustand Kompressor 1
- Trinkwassertemp oben (B3)
- Trinkwassertemp unten (B31)
- Befehl für Boilerladepumpe Q33: QX21
- Befehl für Motorventil im Boilerrücklauf: QX8
- Befehl für Kondensatorpumpe Q9 Zwischenkreis: QX1
- Befehl für Kondensatorpumpe Q9 Zwischenkreis: QX7
- Befehl für Quellenpumpe Q8: QX12
- Temperatur Heissgas Kompressor 2
- Temperatur Heissgas Kompressor 1
- Zustand Sammelstörung: QX6
7.
ab 18.8.2016:
wie oben (vermeintlicher "Abschaltfühler" B31 im Rücklauf)
  • Neue Messorte:
    Temperaturen unten im Boiler (B31), Rücklauf vom Boiler:



  • ist weniger aussagekräftig bezüglich Differenz als Messung 15, da Fü¨hler vertauscht.

-> CSV-Daten des Webserver-Loggings 17.-19.8.2016
Das File unter 6 ist eine Teilmenge dieses späteren Files


keine HD-Störungen

Sichtbar nach Stunde 20 der
Wechsel von Kompressor 2 auf Kompressor 1 als erster Kompressor.


Fühler oben (B3) & "Abschalt"fühler B31 im Rücklauf:

-> XLS-Auszug aus CSV
8.
ab 19.8.2016:

  • Vermeintlicher "Abschaltfühler" B31 wieder unten im Boiler 1
  • Neue Messorte:
    - Vorlauf von Wärmepumpe
    - Vrb. zwischen Boiler 1 und 2

keine HD-Störungen

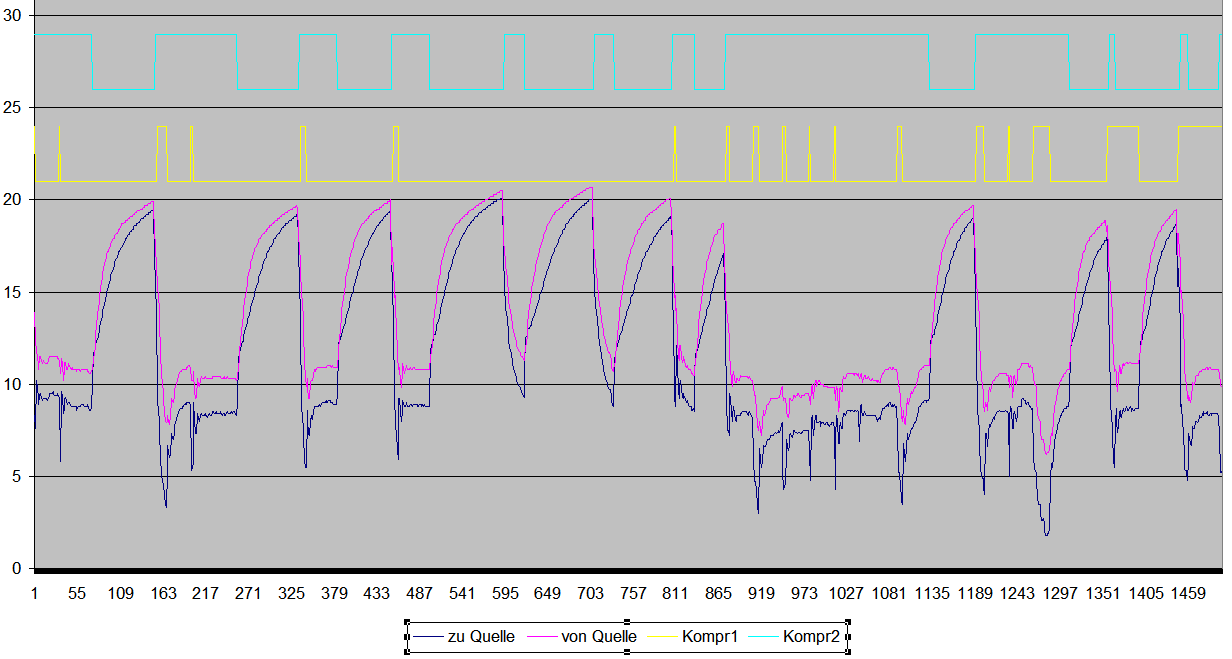

-> Ausschnitt Stunde 12-18

-> Ausschnitt Stunde 37-40

INES-Datenlogger, Ausschnitt 18.8. / 18 Uhr bis 19.8. / 15 Uhr
-> Klick für XLS-Anzeige mit getrennten Kompressorkurven.
= 21h von Minute 4*60+5x1440+18x60= 8520(8500) - 9780(9800)
9.
20.8.2016 / 16 Uhr - 22.8.2016 / 22 Uhr:
  • eigener Fühler 1 bei Vrb. Boiler 1 -> 2
  • eigener Fühler 2 auf "Ansauger" (Eingang Sekundärseite) vom Plattentauscher Boiler2



-> CSV-Daten des Webserver-Loggings 19. - 21.8.2016, 12:30 (auch XLS rechts)

Erst ab SA 20.8.  22:15

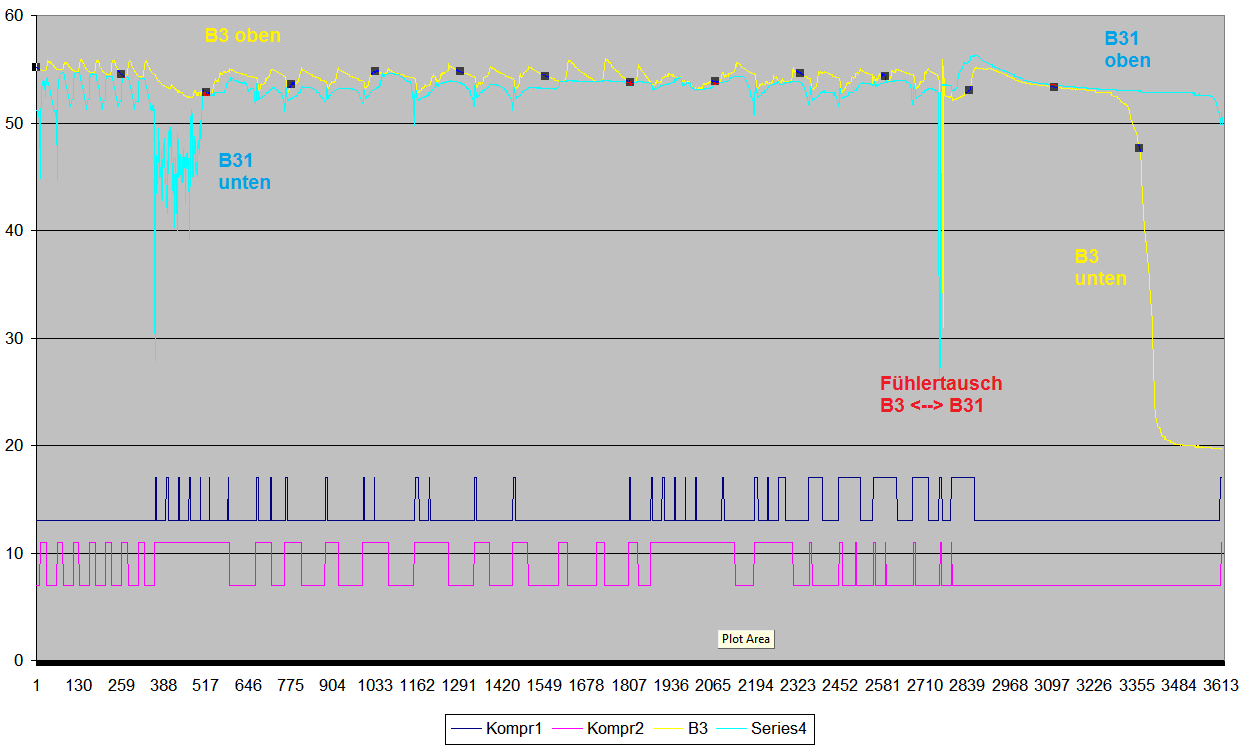

Fühlerorte von B3 und B31 wurden nun vertauscht wegen Verdacht auf Regelfehler bzw. vertauschte Montage oder Einbindung ins System.
Danach war die WP vermutlich die ganze Nacht von 20. auf 21.8. inaktiv, da der obere Sensor "zufrieden" war (nicht unter x? Grad).
Spaltenreihenfolge:
- Vorlauf Wärmepumpe
- Rücklauf Wärmepumpe
- Ausgang WP auf Quelle
- Eingang WP von Quelle
- berechnete Leistungszahl während Betrieb
- Schaltzustand Kompressor 2
- Schaltzustand Kompressor 1
- Trinkwassertemp B3   (zuerst wie verdrahtet oben, dann verschoben nach unten)
- Trinkwassertemp B31 (zuerst wie verdrahtet unten, dann verschoben nach oben)
- Befehl für Boilerladepumpe Q33: QX21
- Befehl für Motorventil im Boilerrücklauf: QX8
- Befehl für Kondensatorpumpe Q9 Zwischenkreis: QX1
- Befehl für Kondensatorpumpe Q9 Zwischenkreis: QX7
- Befehl für Quellenpumpe Q8: QX12
- Temperatur Heissgas Kompressor 2
- Temperatur Heissgas Kompressor 1
- Zustand Sammelstörung: QX6





keine HD-Störungen
Weniger und längere Zyklen nach Fühlertausch.




Fühler B3 und B31 sind dauernd warm, da falsch plaziert oder eingebunden.
Viele Kompressorzyklen,
extrem schlechte Regelung:

Minuten ab 19.8.  00:00 - 21.8.  12:30
-> XLS-Basis-File beider Grafiken

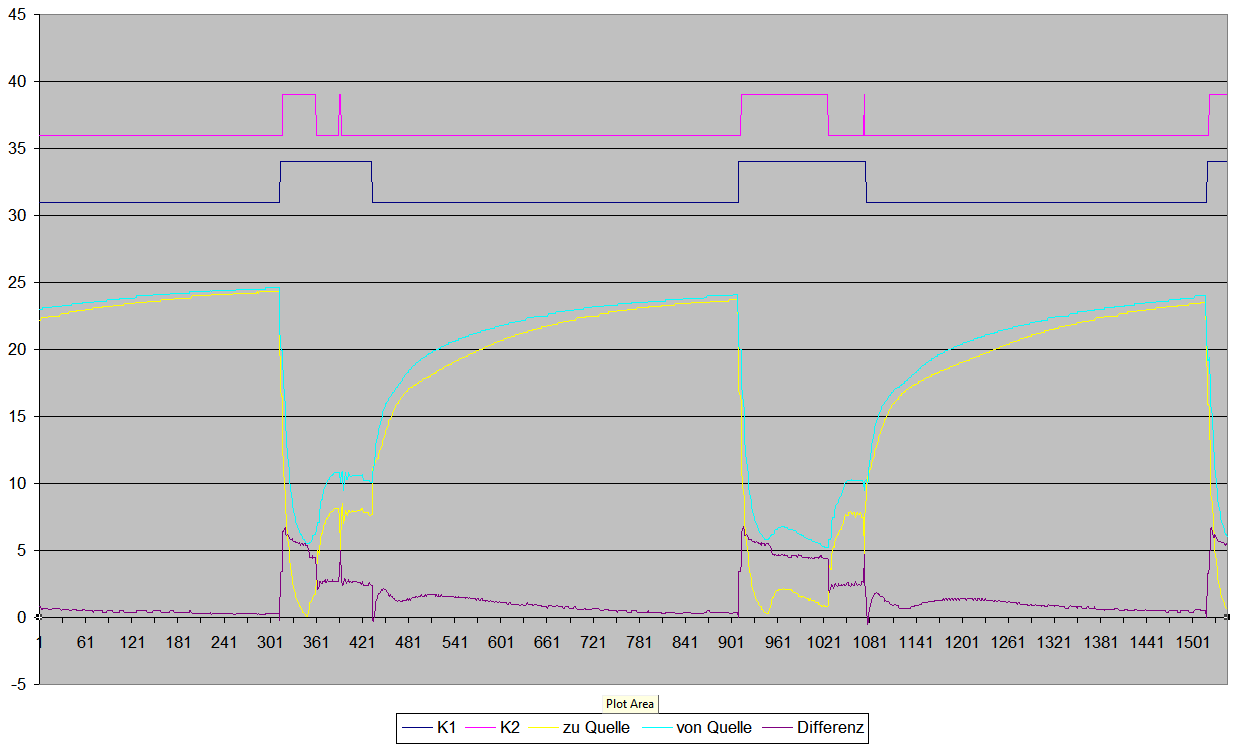

Steuerung zweiter Kompressor in Abhängigkeit der Quellentemp.?

Minuten ab 19.8. 16:42
-> Ausschnitt davon (Zoom t = 800-1200)
10.
ab 21.8.2016:

-> CSV-Daten als XLS mit Grafik  21.8.2016 ca 12:40   -  Mitternacht
WP hat gerade erstmals mit neuen Fühlerorten heute (Sonntag 21.8.) eingeschaltet.

=> Geloggt werden die gleichen Daten wie unter Punkt 6, neue Reihenfolge und zusätzlich Trinkwasser Ladetemperatur, wohl B36
(unter Verbraucher/Trinkwasser)

- Trinkwassertemp oben (B3) Fühler ist neu unten!
- Trinkwassertemp unten (B31) Fühler ist neu oben!
- Schaltzustand Kompressor 2 (der viel häufiger läuft)
- Schaltzustand Kompressor 1
- Trinkwasserladetemp. B36 (?)
- berechnete Leistungszahl während Betrieb
- Vorlauf Wärmepumpe
- Rücklauf Wärmepumpe
- Ausgang WP auf Quelle
- Eingang WP von Quelle
- Befehl für Boilerladepumpe Q33: QX21
- Befehl für Motorventil im Boilerrücklauf: QX8
- Befehl für Kondensatorpumpe Q9 Zwischenkreis: QX1
- Befehl für Kondensatorpumpe Q9 Zwischenkreis: QX7
- Befehl für Quellenpumpe Q8: QX12
- Temperatur Heissgas Kompressor 2
- Temperatur Heissgas Kompressor 1
- Zustand Sammelstörung: QX6


Ganzes File ging leider verloren. Messung wird unter Punkt 12 wiederholt.




keine HD-Störungen


Zeitlicher Ausschnitt von Messung 9 oben (ca ab Stunde 37), regler-interne Fühlerdaten:
Fühler B3 ist neu unten und B31 neu oben im Boiler.
  mit vertauschten Fühlern:

Minuten ab SO 21.8. 12:39 - kurz nach Mitternacht

-> XLS-Basisfile

Ladetemperatur, vermutlich B36,
noch keine Regelung erkennbar:
11.
22. - 23.8.2016:
  • eigene Fühler wie oben:


  • NEU: Nennsolltemperatur temporär von 55 auf 50 Grad runtergestellt, damit man das Ein- und Ausschalten mal sauber sieht






keine HD-Störungen










Geloggt (nicht im File integriert, aber vorhanden):

- Trinkwassertemp oben (B3) Fühler ist neu unten!
- Trinkwassertemp unten (B31) Fühler ist neu oben!
- Schaltzustand Kompressor 2 (der viel häufiger läuft)
- Schaltzustand Kompressor 1
- Trinkwasserladetemp. B36 (?)
- berechnete Leistungszahl während Betrieb
- Vorlauf Wärmepumpe
- Rücklauf Wärmepumpe
- Ausgang WP auf Quelle
- Eingang WP von Quelle
- Befehl für Boilerladepumpe Q33: QX21
- Befehl für Motorventil im Boilerrücklauf: QX8
- Befehl für Kondensatorpumpe Q9 Zwischenkreis: QX1
- Befehl für Kondensatorpumpe Q9 Zwischenkreis: QX7
- Befehl für Quellenpumpe Q8: QX12
- Temperatur Heissgas Kompressor 2
- Temperatur Heissgas Kompressor 1
- Zustand Sammelstörung: QX6


----------------------------------------------

Resultate:

Schwarz-blau:
  • weniger Zyklen
  • WP bringt kurz kühles Wasser an Eingang Primärseite Wärmetauscher Boiler2
Graue XLS:
  • Gut sichtbar: fehlende Regelung bei Ladetemperatur
  • Störung der Schichtung durch zu kaltes Wasser
  • Keine Regelmässigkeit erkennbar, welche zum Schalten des zweiten Kompressors führt

Zoom um Stunde 24:
Ladung Boiler 2 saugt kurz (5-10 Min.) kaltes Wasser an, welches die gleichzeitige Ladung von Boiler 1 durch die Wärmepumpe bringt:



XLS-Auswertung (Klick für grösser!):
Boilertemperaturen oben/unten, Solltemp 50 Grad:

Minuten im Stundenabstand ab 22.8. ca. 19h bis 21h Folgetag
-> XLS-Basisdaten


Gleiche Grafik wie oben, zusätzlich mit der (ungeregelten) Ladetemperatur:


Welches Kriterium schaltet den zweiten Kompressor?
Quellentemperatur sollte gemäss Regelbeschrieb, aber keine Regel erkennbar:


Welches Kriterium schaltet den zweiten Kompressor?
Auch bei Warmseite ist keine Regel erkennbar:
12.
23. - 24.8.2016:
  • eigene Fühler wie oben

  • Nennsolltemperatur wieder normal = 55 Grad statt 50


Zoom um Stunde 34 (10 Uhr morgens):
Ladung Boiler 2 saugt ca. 20 Min. rel. kaltes Wasser an, wel23ches die gleichzeitige Ladung von Boiler 1 durch die Wärmepumpe bringt:



Ungeregelte Ladetemp, Boilertemperaturen oben/unten, Solltemp. = 55 Grad:

am Ende: Fühlerpos. gewechselt (B3, unten)
Minuten ab 23.8.2016 18:00 Uhr - 21:42 Folgetag
-> XLS-Rohdaten

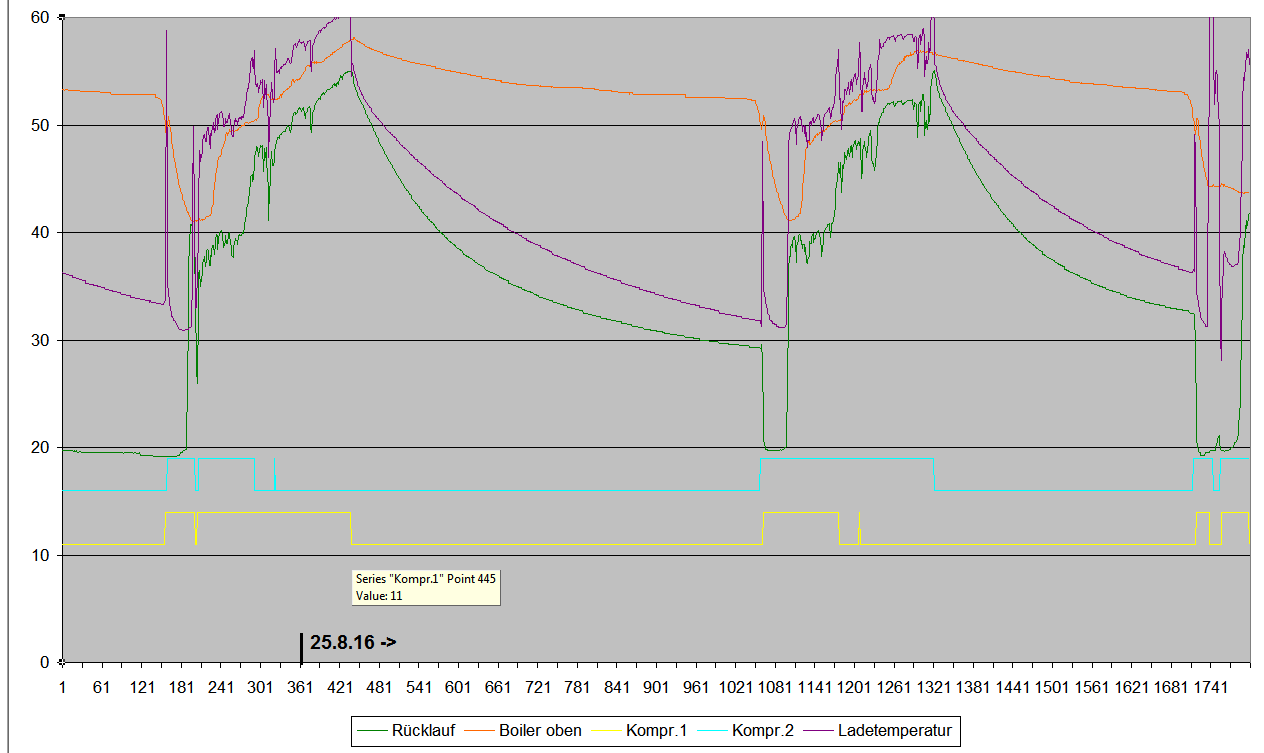

Nochmal der Vergleich zu Nr. 11, Solltemp. = 50 Grad:
13.
24. - 25.8.2016 / 23h:
  • eigene Fühler wie oben
  • Nennsolltemperatur 55 wie normal
  • Aenderung: Abschaltfühler unten (neu "B3") wieder im Rücklauf vom Boiler -> ev. mehr Ladung?

Abschaltfühler B3 im Rücklauf vom Boiler.

Minuten ab 24.8.2016 18:00 Uhr - 24:00 Folgetag:
-> XLS-Rohdaten
 Bei Minute 200 die Fühlerpos. gewechselt, dehalb kurz Stopp
14.
25.8. Abend / 23h - 27.8.2016 Morgen ca. 10 Uhr
  • Boilerladung manuell auf ca. 2000l/h gedrosselt
  • eigene Fühler neu gelegt:








    Sichtbar:
    konstante ca. 10 Grad Temp.Differenz zwischen Rück- und Vorlauf auf Boiler1.


Zoom auf ca. Stunde 35:


Abschaltfühler B3 im Rücklauf vom Boiler.
Minuten ab 25.8.2016  18:00 Uhr - 27.8.  12 Uhr:

-> XLS

Zoom auf die 4 Stunden zwischen MInute 240 und 480:

-> XLS
15.
SA 27.8.2016  10:15 - 28.8.2016  20 Uhr
  • Boilerladung manuell auf ca. 2000l/h gedrosselt
  • eigene Fühler neu gelegt:

  • Grössenordnung von 10 Grad Differenz zwischen unterstem Bereich im Boiler und dem effektiv angesaugten, vom Boiler zum Wärmetauscher gelangenden Wasser.


-> XLS
16.
ab SO 28.8.2016  21:00 -

  • Hahn wieder offen (ungeregelt, bis 3100l/h)
  • Fühler wie in Messung 4. Vor-/Rücklauf Boiler:

Zoom auf Std. 34-40


vollständige Rohdaten, Aufzeichnung 22.-30.8.2016:
-> trend_data_1_20160822-20160830.csv
