Daten Wärmepumpe; Phase 3 ab Änderung vom 23.11.2016, bis 23.2.2017
-> 1. Phase  6.8. - 30.8.2016 -> 2. Phase  30.8.2016 - 23.11.2016

> XLS, aktuelle Betriebsdatenerfassung
(Elektrische Energie und abgegebene Wärmeenergie, Leistungszahl)



Geänderte Parameterliste gemäss Mail von CTA / Niederhauser 24.11.:



Folgende Parameter wurden heute von uns angepasst:

Parameter                                                        Wert alt            Neu

2817     Schaltdifferenz Quellenschutz               3 K                   7 K

2843     Verdichterstillstandszeit Min.                45 Min.             90 Min

2844     Ausschalttemp. Max. WP                     64 °C                65 °C

5023     Sollwertreduktion B31                           0 K                   2 K

5103     Drehzahl P-Band Xp Trinkwasser          15 K                 30 K

5104     Drehzahl Nachstellzeit Trinkwasser       120 s                60 s



2817+2843       Zuschalten des 2. Verdichters verzögern

2844                Überschreitet die Temperatur im Vor- oder Rücklauf der WP, schaltet der Verdichter aus

5023                Reduktion der Ausschalttemperatur am  B31

5103+5104       Regulierung der Pumpe Q33





Pumpe Q9 förderte 5.9m3/h



Q33: Bei der momentanen Einstellung des Drosselventils (1,5, tsb) im Brauchwasserkreis regelt die Pumpe Q33 wie folgt

0V                    340 l/h

1V                    344 l/h

2V                    402 l/h

3V                    480 l/h

5V                    616 l/h

7V                    752 l/h

10V                  1030 l/h


-----------------------------------------

Somit Schaltverhalten:

  • Ausschalten ganz, falls Eintritt unter +1° (B91, = Quellenschutzfühler gemäss 5804 in einem Mail)
  • Delta-T = 7°, also Freigabe bei +8° (fühlt Raumtemperatur)

  • Ausschalten 2. Stufe wenn Quelle (Eintritt) unter +2°C
    (getestet: oder wenn Austritt unter -2,5°)

    welches zusätzliche Kriterium auf Warmseite?
    2816     Quellentemp. min. Sole                         1°C
    ACS     Anhebung Quellentemperatur Minimum 1°C

  • Einschalten 2. Stufe wenn Quelle über           8°C
    2816     Quellentemp. min. Sole                         1°C
    2817     Schaltdifferenz Quelle                           7K

  • 2843     Verdichterstillstandszeit Minimum          90 min, nach Begr. Min. Quelle 120 Min.
Hydraulikschema:

Ganze Anlage:




Relevante Teile / Strömungsstudie:


chronologisch, neustes zuunterst
Betriebs- oder Messbedingungen Datenaufzeichnung mit Webserver:
23. - 26.11.16

  • 02:08: Wieder Begr. Ausschalttemp. Max

  • 24.11.
    8:45: Beide Kompr. laufen noch.
    Drosselhahn langsam von 1,5 auf 1,2, Spannung von 5,3 auf 8,2
    (9:45: Nur noch einer läuft. UX21 zur Zeit auf 3,1V)
  • 21:05: TWW 5023 Sollwertreduktion B31 auf 10 Grad, um ev. einen Effekt zu sehen. 25.11.: Bringt nichts. Offenbar weil B3 nicht 55 hat!
    Nach diesem Zyklus wieder auf 0 gesetzt
    21:40: Neustart nach Fühlertest mit Widerständen. Siehe auch Nr. 7 Phase 1.

  • 25.11.  9:00: TWW / 5020 Vorlaufsollwertüberhöhung von 0 auf 5 Grad.

  • 26.11.
    9:25:
    5020 Vorlaufsollwertüberhöhung wieder von 5 auf 0
    5023 Sollwertreduktion B31 wieder von 0 auf 2
    5032 max Ladeabbruch Trinkwasser: ist nicht gesetzt, Haken setzen und auf 50°
    23:30:
    5020 Vorlaufsollwertüberhöhung auf 10°
    5021 Umladeüberhöhung von 8 auf 0° (irrelevant? -> Startet mitten in Nacht!))
    5023 Sollwertreduktion B31 auf 5°
    5024 Schaltdifferenz/Hysterese von 20 auf 10° (etwas früheres Einschalten)
    Grund     für Wiedereinschalten in der Nacht?
    18:10:
    2908 TA-Grenzen bei TWW ignorieren (AussenTemp.) war Orig: beachten





 23.1116  10 Uhr  -  24.11.  11 Uhr

-> XLS

24.11. - 25.11.:

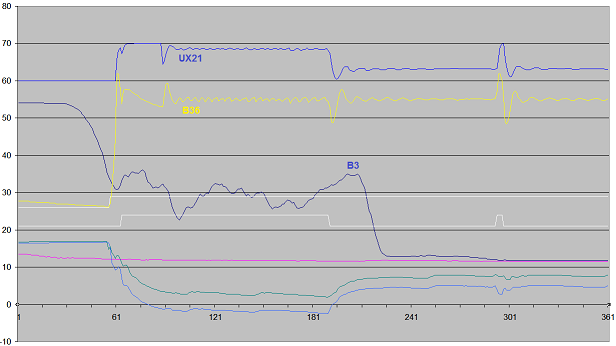

Ausschnitt mit gutem Einschwingen des Reglers für Q33 (UX21):


25. -26.11. (-27.11.):

-> XLS
27.11.16
  • 11:45-12:05
     5140 TWW Zwischenkreisüberhöhung von 0° auf 2° (neu!, zuerst 3°). Wirkt sofort!
    5020 Vorlaufsollwertüberhöhung wieder von 10° auf 0° = orig.
    5021 Umladeüberhöhung wieder auf 8° = orig.
    5032 max Ladeabbruch Trinkwasser: Haken wieder entfernt = orig.
    12:12
    1610 Sollwert um 1 reduzieren (= abschalten bei 54°, laden mit 56°) auf 54°
  • 4 unklare Einschaltversuche des 2. Kompressors
  • Läuft ohne Unterbruch!
    Abschalten konnte bisher nicht überprüft werden, lief die ganze Nacht von 27. auf 28.11. und den ganzen Tag bis nach 19 Uhr, wo ohnehin wieder viel Wasser gebraucht wird, ohne Unterbruch
-> XLS
28. - 30.11.16
  • 28.11.
    19:15:
    1610 Sollwert und abstellen bei 52° (statt 54°)
    5140 auf 2 lassen, somit laden mit 54°

    Was ist schuld am Wiedereinschalten nach Abschalten aufgrund von B31 (statt B3) bei den roten Fragezeichen in der Grafik?
    Ev. Sollwertreduktion?
    Ev. Hysterese?

  • 29.11.
    8:05:
    5131 Vergleichstemp Umladen mit B3 und B31 (vorher B3)
    09:35 Trinkwasser manuell Betriebsart AUS für Neustart
    2908 TA Grenze ist noch auf ignorieren.
    10:45 ein (-> on ca. 23:05?)
    22:30:
    5147 min Nachlauf Q33 75 -> 60
    5148 min Anlauftempdiff Q33 1->5
    5023 Sollwertred B31  5->2
    5024 Hyst 10->20°

  • 30.11.
    23:20:
    5131 Vergleichstemp Umladen wieder "mit B3" = Original
    2908 TA Grenze wieder auf beachten = Original
-> XLS
1.12.16
  • 1.12.16
    20:30: Hahn nach Zirkulationspumpe auf 1/2 gestellt.
    damit die Zirkulation nicht viel stärker ist als Q33



-> XLS
2.12.16
  • 2.12.16
    12:30: 5023 Sollwertreduktion B31 von 2° auf 0 gestellt
    -> danach (ab 3.12.) wieder normales Einschalten mit B3
->XLS
3.12.16
-> XLS
4.12.16

04:34: Begr Quellentemp Min Sole
-> XLS
5.12.16
5:04  Begr Quellentemp Min Sole
-> XLS
6.12.16
01:20 1610 Solltemp von 52 auf 48
01:30 1610 Solltemp von 48 auf 45
           1612 Reduziert-Sollwert von 45 auf 35 (das ist dann wählbar in 1610)
01:45 1610 auf 50
01:55 1610 auf 45
03:55 Begr Quellentemp Min Sole

"Lädt" mit 45+2=47, aber kommt auf 53 wegen der Zirkulation

Ca. 7 Uhr Hier läuft der 2. Kompressor zum letzten Mal an.

22:30 Soll auf 35°, um Veränderung von UX21 und Quellentemp. zu sehen.
6,9V
1,8°
4,3°
23:00 Soll auf 44°
3,9V
1,5°
3,8°
00:05 Soll auf 51° (+ 2 = 53 = Zirkulation)
2,2V  2,7V
1,8°   2,4°
3,9°   4,4°
-> XLS
7.12.16
7.12.  00:05 Soll auf 51° (+ 2 = 53° = Zirkulation)
-> XLS

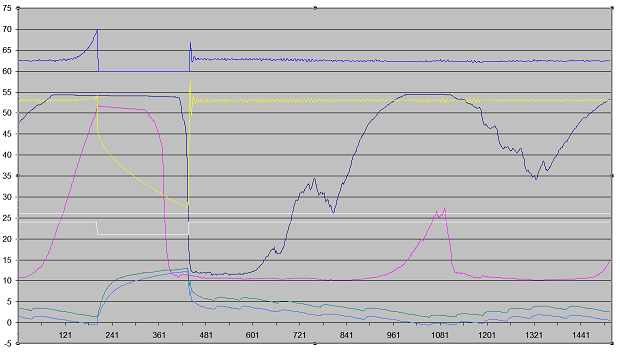

8.12.16
-
-> XLS

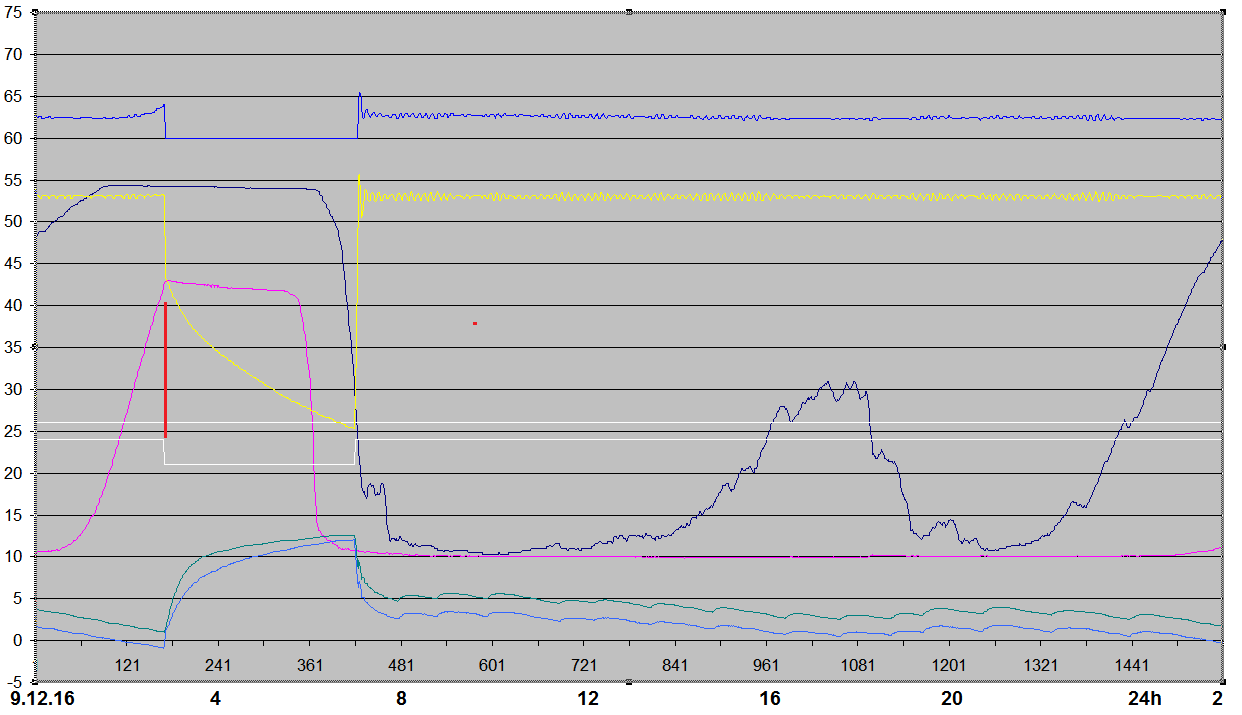

9.12.16
2:49  Begr Quellentemp Min Sole
-> XLS
10.12.16
2:41  Begr Quellentemp Min Sole

ca. 18 Uhr: 5147  Minimaler Nachlauf Q33   60 -> 30s

-> XLS
11.12.16
3:35 Begr Quellentemp Min Sole
-> XLS
12.12.16
4:11  Begr Quellentemp Min Sole
WP startet nicht mehr, hängt sich auf!
Aber keine Störung anstehend.
Fernreset 6711 geht nicht.


Ca. 17:40 Start durch Widerstand parallel zu B3, so dass eine Temp über 55 Grad vorgetäuscht wird -> WP startet sofort, nachdem T wieder kalt.
17: 45 Sollwert von 51° -> 53° (= Laden mit 55°, sollte wärmer als Zirkulation sein.
Drosselventil war auf 1,25 -> 1,3, pfeift manchmal.
-> XLS

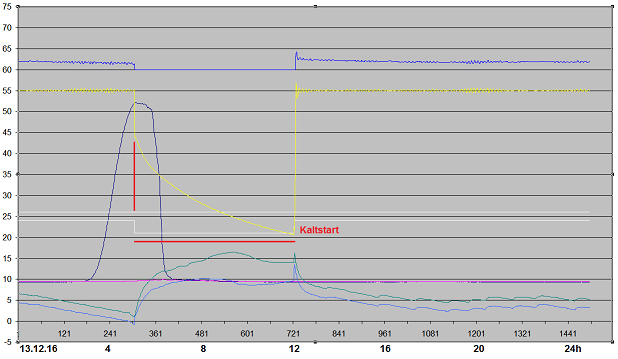

13.12.16

00:30   5148 min Anlauftempdiff Q33 5°->1°
05:03   Begr Quellentemp Min Sole, hängt sich auf
10:10   6711 Fernreset geht nicht, keine Störung
Mittag: Kaltstart
-> XLS
14.12.16

04:56   Begr Quellentemp Min Sole
09:10   manueller Start mit B3: 2kOhm parallel BX8 -> "Geladen"
-> XLS
15.12.16

04:05   Begr Quellentemp Min Sole  -> startete selber wieder!
17:41   Begr Quellentemp Min Sole  -> hängt sich auf
-> XLS

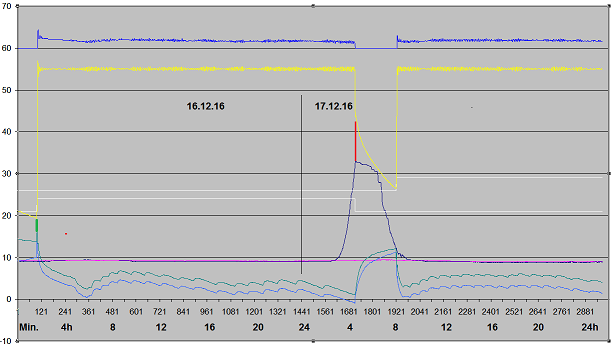

16. + 17.12.16

16.12.  01:35  manueller Start mit B3: 2kOhm parallel BX8
17.12.  04:31  Begr Quellentemp Min Sole
-> XLS
18. + 19.12.16
18.12.  04:27   Begr Quellentemp Min Sole
19.12.  05:03   Begr Quellentemp Min Sole
-> XLS
20. + 21.12.16
Mail 20.12., 14:51:
CTA stellt 5060 (Trinkwasser Elektroeinsatz Betriebsart) auf Notbetrieb, damit sich die WP nicht mehr aufhänge (Menu TWW-Speicher).

21.12.  04:37   Begr Quellentemp Min Sole
21.12. ca. 6:30: Einschaltversuch am Panel: Anlage Betriebsart aus - ein, schaltete nicht ein, danach aber automatisch:
21.12.  07:00 schaltet ein.  Warum?
-> XLS
22. + 23.12.16

22.12.
02:57   Begr Quellentemp Min Sole
Hängte sich wieder auf, läuft bis am Abend nicht an.
17:31: Manueller Start: Betriebsart aus - ein am Panel

Test Regelbereich und Durchladen:
21:20  1612 Reduziertsollwert von 35 auf -> 20°
21:19  1610 Sollwert von 53° auf -> 43°
21:22  1610 auf 38°
21:25  1610 auf 33°  6,1V
22:25  1610 auf 28°  8V
23:05  1610 auf 23° 10V
23:17  1610 auf 25° 10V
23:55  1610 auf 27° 10V
23:55  1610 auf 28° 10V
23.12.
00:08  1610 auf 35° 10V
00:12  1610 auf 40° 0V
00:12  1610 auf 33° 6.9V
00:30  1610 auf 28° 8,4V
00:39  1610 auf 27° 9.0V
00:41  1610 auf 26° 9.2V
01:24  1610 auf 25° 9,8V -> 10V
01:30  1610 auf 26° 8.9V -> 8.2    drückt 54°-Polster nach unten zu B3
01:45  1610 auf 48°
02:55  nomales Abschalten aufgrund der Sensoren (B31=48,0)
= "Durchladen" mit der Zirkulaton
 07:30  norrales Einschalten, (B3=29,6->25 innerhalb 4 Min. Schwelle 28°)
9:00  1610 wieder auf 52° (statt 53°), laden mit 54°


-> XLS
24. + 25.12.16

24.12.
04:16  Begr Quellentemp Min Sole
08;20  Normales Einschalten, als B3 unter 32° (42°-20°)

25.12.
04:57   Begr Quellentemp Min Sole
Hängte sich wieder auf.
14:14: Manueller Start: Betriebsart aus - ein am Panel

14:20  5060 (Trinkwasser Elektroeinsatz Betriebsart) von Notbetrieb auf immer (Menu TWW-Speicher), da diese Massnahme nichts gebracht hat (voerheriger Wert ist unbekannt, "immer" macht aber auch keinen Sinn.

14:25  7141 (Notbetrieb) von aus -> auf EIN (Menu Info). -> Maschine stoppt!
(- 15 Uhr 3x Fehler Aussentemp.fühler, erzeugt über Einschalten von Heizkreis 1)
15:05  5060 (Trinkwasser Elektroeinsatz Betriebsart) von immer auf Ersatzbetrieb
15:1u5  7141 (Notbetrieb) wieder AUS (Menu Info) Läuft wieder an.


-> XLS
26. + 27.12.16

26.12.
04:22  Begr Quellentemp Min Sole, startet selber

27.12.
03:49  Begr Quellentemp Min Sole, startet selber
08:15  kurz manuell aus mit B3-Widerstand = geladen = off -> Wartezeit
-> XLS
28. + 29.12.16

28.12.
04:08 Begr Quellentemp Min Sole
17:40  B91 und B92 ersetzt durch Widerstände: Simulation konstanter, hoher Quelltemperaturen mit Widerständen (22k und 24,2k). Daher die Fühlerfehler in der Aufzeichung.
Reset.
20:57 "Begr Quellentemp Max" wegen Manipulation an den Fühlereingängen für B91 und B92. (Zuovr nach 17 Uhr gab's diesen Fehler nicht)
K2 kommt aber nicht.
21:10
Reset nach neuen Widerständen für B91/B92: (15k und 18k = ca.16° und 12°)

Eigene Sensoren wieder neu plaziert:

29.12.
06:20 hatte sie kurz eine Störung (rote LED ? am Webserver), aber nichts gespeichert, weder Fehler noch bei Status.
6:40 Störung geht selber weg. Auch kein manueller Eingriff erfolgt.
WP lief durch, stellte nicht ab, B31 kam nicht ganz nach oben (5023 war auf 0°).
07:30 Sensoren B91, B92 gezogen (hängen in der Luft), elektrisch wieder angesteckt, Reset WP
07:47 - 7:50 beide Kompressoren laufen!
09:15  1612  Reduziertsollwert wieder rauf auf 35° (= unterste Limite für Soll)
09:30  5023  Sollwertreduktion B31 auf 6 Grad eingestellt, damit gute Chance auf Abschaltung besteht.
Kompressor 2 will nun regelmässig zuschalten. =ok.
Warum stellt er aber wieder ab? Es muss noch andere Kriterien geben als die Quellentemperaturen, die ja konstant sind, weil die Sensoren gezogen sind.

30.12.  01:35: Abschaltung korrekt bei 46° (=52-6)

-> XLS


Ergebnis der Messungspunkte links:
Unspektakulär konstant, Absolutwerte nicht genau, da nur aussen am Rohr (T1) bzw. am Hahn (T2) gemessen werden kann.
(obere Temp. ca. 50° = zwischen Boiler 1 und T-Stück,
untere Temp. ca. 45°.= zwischen T-Stück und Boiler 2)
Diese Grafik durch "Grafik anzeigen" vergrössern
30. + 31.12.16

30.12.
Nacht: schaltet wieder x mal zu, wieder nur, weil B31 etwas kühler wird! (Wieder nach der Programmierung einer der Sollwertreduktion!
Ab 8 Uhr bleibt sie eingeschaltet.
10 Uhr: Austrittsfühler B92 wieder an seinen Platz eingesetzt (-2,5°-Limit?), damit man die Abkühlung sieht, aber Eintrittfühler B91 frei in Luft lassen, damit sie nicht wegen < +1° Eintritt abstellt.
23:40  5023 Sollwertreduktion wieder auf 0°, damit sauber einschaltet. Ok 31.12.

31.12.
Kurz vor 4 Uhr: stellt sie normal ab (geladen auf 51°).
Morgens ca. um 6 hat der Webserver wieder das rote Lämpli ("Störung"), die aber keine Störungs- oder Fehlermeldung verursacht und selber verschwindet.
Kurz nach 10 schaltet normal ein.
10:50  1610 Sollwert von 52° auf 51°  => Abschaltung ev. früher, so dass keine "Störung"?
10:55  5140 Zwischenkreisüberhöhung von 2° auf 3°, -> immer noch 54° laden.
-> XLS
1. + 2.1.17

1.1.17:
Morgens ca. 06:35 rotes Lämpli am Webserver, aber keine Störung, verschwindet ca. 06:40!

Ansonsten perfektes Verhalten.

-> Fazit: Quellenschutz kann/muss anders definiert werden bzw. ist so streng nicht nötig.
-> XLS
3. + 4.1.17

3.1.17:
Tanktemperatur: ganz unten = 11°, unten an der Schleife, unter dem oberen = 7°
11:45: Abschalten durch René, weil er annahm, dass sie keine Pause hatte.
Ab 13:20 / 14 Uhr:
- Fühler 2 von alter Steuerung wieder an alten Ort ganz unten im Tank
- Fühler B91 Quelle Eintritt in den Tank Mitte (unter oberstem) gezügelt (kühlster Ort)
Danach 2x Reset mit Hauptschalter, beide Pumpen laufen! "Ladumg" mit 270ö/h.
Aber "Verdichter gesperrt" (-> Statuscodes). Kaltes Wasser wird durch Wärmetauscher geschickt und mischt sich mit dem ca. 50°-Wasser aus Boiler 1. (separate Aufzeichnung).
Grund ist offenbar, dass B91 Eintritt kälter ist als B92 Austritt.
17:53: Status "Quellenpumpe überlastet". Ursache unklar, wohl Logikfehler, da wir am Fühler manipulierten. ->
18 Uhr: B91 in Hand nehmen -> Startet nach kurzem.

4.1.:
normal


-> XLS
5. + 6.1.17

5.1.17:
12:10  3033 -> Wärmepumpe -> Fühlerkorrektur B91 auf +3° gesetzt, damit wir ihn wieder richtig plazieren können, aber er nicht die WP zu früh abstellt
13:00  dann Sensor wieder in Rücklauf ab Quelle (Eintritt) plaziert.
-> XLS

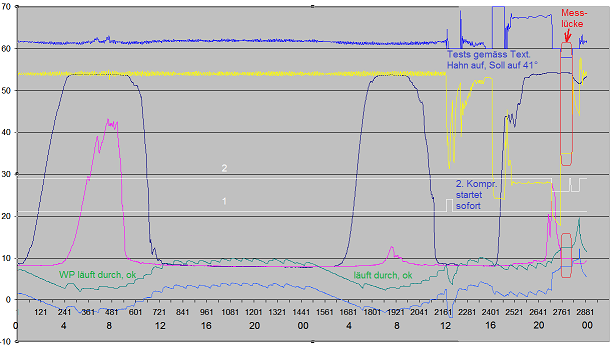

7. + 8.1.17

7.1.17:
Nacht: Stellte nicht ab, lief durch. Kein Problem mit Minimaltemperatur. Eintritt-Minimum war um 06:50 bei 2,4°-3°= -0,6°. Austritt -2,9°.

8.1.2017:
Nacht: Lief durch.
12:10  1612 Reduziertsollwert auf 8° (damit man alles verstellen kann)
12-13 Uhr: Diverse Versuche mit
Hahn von 1,3 auf voll und viele Zwischenwerte, um Gegenstrom für das Laden von Boiler 1 zu erzeugen. (Datei WP170108.DAT).
2. Kompressor läuft sofort an, nachdem Sollwert tiefer gestellt wurde, obwohl Austrittstemp. unter -4° sinkt, stellt er nicht ab.
Am Schluss ist Hahn auf 1,5 und
Sollwert auf 46° (laden mit 49°), UX21=0
Zeit         Soll       UX21
13             46       0
13:18       44        0
13:28       42       2,4-2,9
13:35       43       2,0
13:45       44       1,4-1,8
13.55       45       1,8
14:00       46       1,7
14:10       47       1,4
14:17       48       1,4
14:25       49       0,4-1,0
15:20       50       0.4
15:30       51       0-2    (normal, aber 0, weil Hahn auf 1,5, also schwankend)
16:03       21       10     schafft 16 Grad (8-24)
17:05       31       10  -> 0, als B3 bei 43 und Lade-Vorlauf auf 33° (B31 8.2°)
17:15       40        0
17:20       35         2 -> 4,4 -> 4.9
17:25       30        5.2 V
17:38       25        7,5 +/-     schafft 18 Grad, von 10 auf 28
19:30   B3 ist auf 54°
21:07   stellt ab, weil auch B31 nun 25 erreicht hat
21:58   Sollwert wieder auf 51°
22:10   Hahn auf 1,4 , Begrenzungszeit aktiv, 8440 zählt zurück (info), unter Fachmann Erzeuger auch zugänglich.
Da B3 53° hat, Sollwert kurz auf 55° und Sensor ziehen, damit er dann einschaltet
22:37  schaltet wieder ein (90 min. gewartet)
22:44  Sollwert 51°
22:45  Begr. Ausschalttemp. max. (weil Soll noch 55 war)
23:28  schaltetr wieder ein (warum?)
23:40  Sollwert auf 52°,  5140 Zwischenkreisüberhöhung auf 2°
 5024 Schaltdiff auf 15°


-> XLS
9. + 10.1.17

9.1.17:
00:14 Neustart der Aufzeichnung mit 6 neuen Parametern:
Sollwert, Zwischenkreis, Sollwertreduktion, Hysterese, Stillstandzeit1, Stillstandzeit2

10.1.
Um 1 Uhr herum laufen beide Kompressoren lange. Warum?
22:15: Fehler Hochdruck, Abschaltung -> Keine Störung, aber hängt sich auf.
?



-> XLS
11. + 12.1.17

11.1.17:
01:20  2861 Freigabe Stufe2 unter Aussentemp: Haken abgeklickt (hat wohl keine Bedeutung)



12.1.17.:
01:50  3033 -> Wärmepumpe -> Fühlerkorrektur B91 wieder auf 0°
6:30 WP per Hauptschalter gestartet
9:25  Hahn auf 1,2 wegen Schwingungen
14:14 ?  3033 -> Wärmepumpe -> Fühlerkorrektur B91 auf 1°

-> XLS
13. + 14.1.17

13.1.17:
18:50  B91 wieder im Abwassertank (kühlste Sondenstelle), Fühlerkorrektur fälschlicherweise belassen auf +1°

-> XLS
15. + 16.1.17

15.1.17:
17:30  Hahn auf 2,5,  Ladetemp sinkt auf 32-37°
19:15  Hahn wieder auf ca. 1,5 (René)
20:25  Hahn auf 1,3 (Regelung schwingt?) Nein, 2. Kompr. will alle 90' zuschalten

16.1.:
21:13  von Hand abgestellt (QX12 irrtümlich gezogen) bei Montage LOGO.für Ventilsteuerung Pumpenregelung Q33.
21:30  Hauptschalter
Display zeigt "Verdichter gesperrt", aber es läuft keine Stillstandszeit, "Ladung aktiv" leuchtet.
Zustand der WP unklar. Kein Zähler läuft. Keine Störung.
Statuscode Bedienzeile 8006 unter Status:
Status Wärmepumpe: Gesperrt, Quellentemp. Min. Warum? Wartezeit???
Warum das?
Fehlercode im Email: 98
22:40  Fühlerkorrektur von +1° auf -2°, damit der 2. Kompr. nicht dauernd Einschaltversuche macht.
23:45-00:10:
total unverständliches Verhalten der WP. Quellentemp. Min reset mit Widerstand bei B91 und B92. Zeigt "Geladen", obwohl B3 und B31 unter 8° sind!
23:41 und 23:49 laufen 15-Min-Zeiten (Display: Begrenzungszeit).
nach Ablauf einer Begrenzungszeit (23:55= ca. 8 Min.) knacken die Relais, Pumpe läuft an, aber es kommt wieder
Status Wärmepumpe: Gesperrt, Quellentemp. Min
Vermuteter Grund: Eintritt = 7-2=5 Grad (Tank!), Austritt 13° (Raum), also verkehrt.

XLS
17. + 18.1.17

17.1.17:
Start mit LOGO. Da die Pumpen schon liefen, und UX21 = 0, war Ventil ganz zu, als Kompressor anlief.
Eintritt war 5, Austritt 13!!
kurz auf +10, schaltet ein. Dann kommt auch der zweite!
diverses geübt.
Reset.
Fühlerkorr. wieder -2

12:39 Fühler wieder Fühlerkorrektur +1°
12:30 Programm 04 auf LOGO,  2s Puls, 90s Pause (statt 1/10), Schwellen 2 / 8 V.
Aber LOGO wäre zu langsam als Ventilsteuerung.
Hingegen konnte UX21 beobachtet werden. Die Spannung bleibt sehr lange (>5min) bei 0,0V. Unklar, wann und warum UX21 dann endlich steigt.

Abend: Programm 05 auf LOGO, ohne Ventilbeeinflussung, nur Zeiten und UX21.
23:55 - 00:25: Test mit div. Öffnungszeiten. 12s neu, bei offenem Hahn.
Steigt UX21 erst, wenn die Ladetemperatur nahe an den Sollwert geht? Nein, später, und geht massiv darüber.
Dann ca. bei 62° VL rast der Regler innert 10-20s auf 10 Volt und gleich zurück auf ca. 8, dann langsam runter auf 2V. -> Grafik

18.1.17:
Abschaltung wegen Quelle Min. Sole, hängt sich auf. Start mit Widerstand an B3.
  • Falls Fühlerkorrektur zu positiv, versucht der 2. Kompr. immer einzuschalten.
  • Falls zu negativ, stellt sie zu früh ab.
  • Falls Fühler im Tank statt im Rücklauf von der Quelle, dann hängt sie sich auf, weil bei Stopp der Austritt viel wärmer wird als der Eintritt.

XLS
19. + 20.1.17

19.1.17:
05:07  Abschaltung wegen Quelle Min. Sole.
07:22  Manueller Start mit neuem Taster mit Widerstand an B3.
23:30  3035 Fühlerkorrektur B91 auf +2°, damit ev. nicht abstellt.

20.1.:
4:58  Abschaltung wegen Quelle Min. Sole.

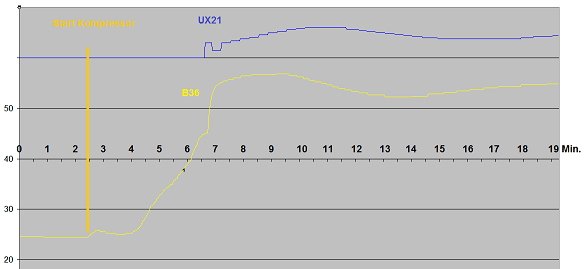

8:35  Manuell per Widerstandsknopf eingeschaltet, Messung von UX21 und B36 ->
ca. 10 Uhr Stromausfall im Quartier



XLS
21. + 22.1.17

21.1.:
02:45  3035 Fühlerkorrektur B91 von +2 auf +4° -> läuft durch. OK
12:50  3035 Fühlerkorrketur B91 von +4 auf 0°, damit 2. Kompr. nicht startet

22.1.:
01:15  3035 Fühlerkorrketur B91 von 0° auf +2° (stand noch bei 5,8° -> 7,8°)
03:25  3035 Fühlerkorrketur B91 von 2° auf +4° (stand noch bei 4,8° -> 6,8°)
11:25  3035 Fühlerkorrketur B91 von 4° auf 0° (stand noch bei 9,8° -> 5,8°)
17h  Uebungen mit Fühlern und Pumpen
Am Panel:
Bedienzeilen (BZ) Wärmepumpe, Mindest-Drehzahlen von Pumpen von 20% auf 5% gestellt:
BZ 2776
BZ 2792
BZ 3011

XLS
23. + 24.1.17

23.1.:
05:22  Abschaltung wegen Quelle Min. Sole (1°).  2h-Timer startet! (120 Min)
9:47 Start mit B3 / Taster
Morgen: Ventilöffnung auf 12,5s programmiert (statt 12,0).
B91 durch Fixwiderstand 22k + 2k2 ersetzt = 6°
24.1.:
läuft durch

XLS
25. + 26.1.17

25.1.:
23:10 Ablesung:
Austrittstemp: 3.8°

Digitaltemp: Mitte Tank: 5°, danach Sensor an unterste Stelle gesetzt:
Digitaltemp unten im Tank: 9°
Analogthermometer Mitte Tank: auch 5°

Rücklauf Zirkulation nur noch 52° (sonst fast immer 54°)

XLS
27. + 28.1.17

27.1.:
WP lief über 4 Tage durch.
18:50: B91 wieder angeschlossen, statt Widerstand
Ablesung:
Digitaltemp unten im Tank: 7°,
Analogthermometer Mitte Tank: auch 5,5°
Analogthermometer oben Tank: 12°
Abend:
Neue Resetautomatik programmiert, Sollwert kurz auf 50°, Ladung also mit 52°.
Programm 07 auf LOGO.

28.1.:
01:30: B91 ist auf 3.9°
 Fühlerkorrektur B91 von 0 auf +1° gestellt, damit die WP auch abstellt.
(Annahme: Da Austritt jeweils auf -3° sank und Eintritt in der kühlen Phase ca. 2- 2,5° wärmer ist, würde es normal bei -0.5, mit Korrektur bei -1,5° Austritt abschalten.)
Ging nicht, da vergessen, Steuerstrom einzuschalten.

Mittag:
12:26 K2 schaltet kurzum wieder ab, da Vorlauf wohl 61° überschreitet.
13:45: Fühlerkorrektur B91von +1 auf -1° bei Stand 9,7° und 12 Min Restwartezeit.
-> Restzeitzähler zählt weiter, aber Kompr. kommt dann nicht.
ca. 14 Uhr: B91 gezogen, Kompr. 2 startet sofort als über 8°
Motorventil von Hand etwas geöffnet, so dass UX21 auf 0 geht und Programm 07 es schliessen kann. UX21 bleibt auf 0.
14:35 K2 stellt ab, weil  Vorlauf über 61 oder 62°. Warum läuft er ins Limit?
16:05 schalter er wieder ein. Sollwert runtergesetzt, damit nicht so schnell ins Limit:
auf 47°.
16:30 T geht hoch, obwohl schon über 47, UX21 ist auf 0.0. Warum???
-> Sollwert auf 42, UX21 geht auf 10V, VL geht auf 61.8, ohne dass K1 auch abstellt. T kommt langsam runter. UX21 bleibt 10, Soll auf 47.
T sackt unter 30 Grad, Soll wieder auf 42.
16:55 Soll wieder auf 52, T VL steigt ganz langsam. UX21 bleibt zu lange bei 0.
17:00 Stellt ab, weil Hochdruck. Zeigt geladen an! Reset mit Widerstand,
LOGO die Regelbefehle Prog 07 abgehängt.
Startet nach Ablauf der Restwartezeit automatisch

21:15 Fühlerkorrektur B91von -1 auf +1° für nächsten Nacht-Test (noch kurz auf +3)
23:50 Fühler B91 wieder gesteckt. (Korr = +1°)






-XLS

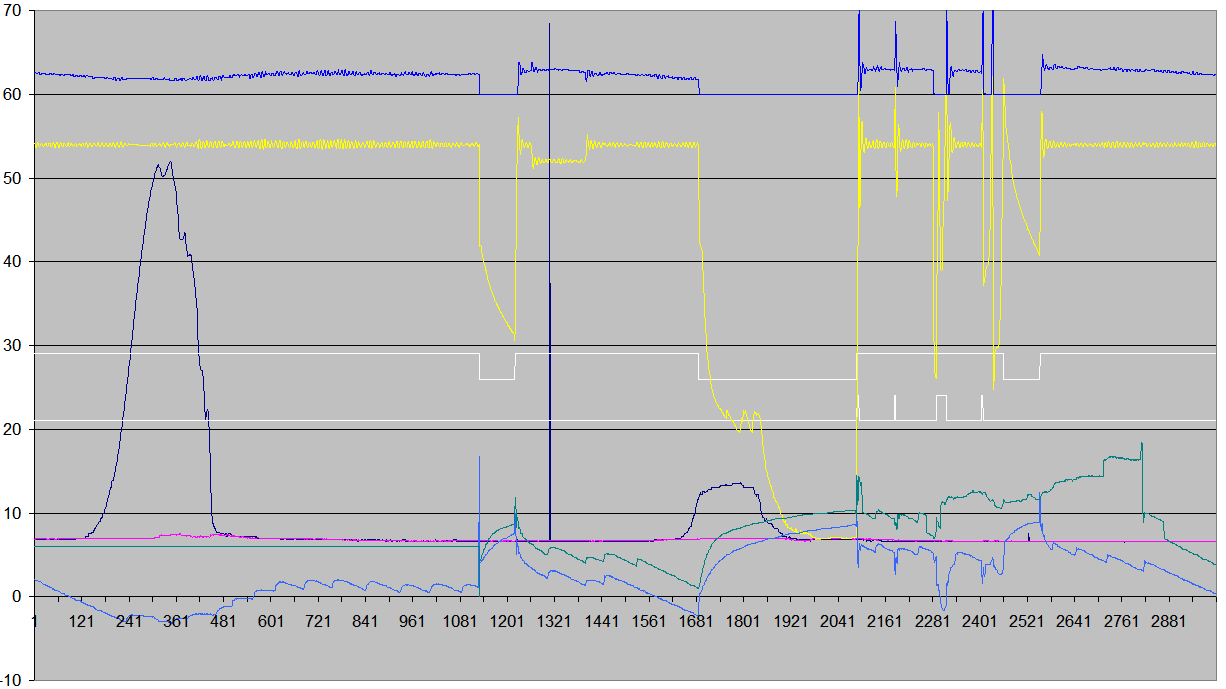

XLS inkl. 29.1. mit Wartezeiten
29. + 30.1.17

29.1.:
"Auto"-Reset dank LOGO hat geklappt.
Ca. 5 Uhr Min Quelle Abschaltung bei effektiv 0° Eintritt, Austritt -2.2°
MInd. 120 Min Wartezeit.
 Ca. 7:45 wieder angelaufen, erst als B3 unter 37 Grad (52° - 15°).

30.1.
Test mit 2. Kompressor und genügendem Durchfluss (+4 Sekunden Ventilöffnung)
Stabilisiert sich nicht, weil UX21 auf 0 bleibt.
Schaltet ab, weil Austritt unter -2.5° geht.


-XLS
31.1.+1.2.17

31.1.:
5148 TWW Anlauftemp.diff von 1° auf 10° (war mal 5°) (Startet Q33 dann früher?)
4:29 Begr. min Quelle aus
6:34 auto ein mit LOGO

1.2.
01:20  FühlerkorrekturB91 von 1 auf 2°
21 Uhr: Test mit beiden Quellenfühlern warm. Aber K2 startet nicht.

Skala: immer Minuten ab Mitternacht
XLS
2.2.+3.2.17

3.2.:
02:20: Fühlerkorrektur auf 0°, damit wieder "Normalbetrieb"
ca 3 Uhr: Stellt rel. früh ab, schaltetr automatisch ein, aber hat zuwenig Wasservorrag und stellt noch ein zweites Mal ab.
XLS

"Grafik anzeigen" zum Grössermachen:
4.2.+5.2.17

4.2.:
22:55  Fühlerkorrektur auf +1°, damit sie nicht so früh und zweimal abstellt.

5.2.:
ca. 19 Uhr: Webserver startet nicht mehr nach Unterbruch (Umstecken) der Stromversorgung (24V-Netzteil).

 Webserver steht seit 5.2. nicht mehr zur Verfügung.
Defekt? Ursache unbekannt.
Siemens Support/Helpline ist informiert. An CTA geschickt.
Daten vom 4.2. nie runtergeladen, wohl verloren.
5.2.  0-18 Uhr:

XLS
6.2.+7.2.17

7.2.:
23 Uhr: Fühlerkorrektur auf +3°, damit  die WP nachts nicht abstellt.

8.2. morgens:
- Fühlerkorrektur B91 zurück auf +1°
 Folgende Aufzeichnungen bis 17.2.17 nur lokal erfolgt:

XLS
8.-10.2.17

8.2.:
lief durch über Nacht.
ca 22:15:
- Fühler B91 wieder in Mitte des Tanks plaziert. Meist die kühlste Stelle
- Fühlerkorrektur auf null

9.2.:
00:15
Verdichter gesperrt, obwohl Wartezeit abgelaufen: Grund: Eintrittstemp. ist wieder kälter (ca 8° ) als Austritt der stehenden Maschine (ca 12°).
-> Start von Hand: Sensor B91 wärmen...
Skala: Minuten ab Mitternacht 8.2., 1440 Min=1Tag=Mitternacht

XLS
11.-17.2.17
XLS

Zoom auf 16.2. bei Abschaltung, weil "geladen".
Einschaltkriterium unklar.

XLS

18.-19.2.17

18.2.:
9:55 B91 wieder an seinen Originalplatz, Stufe 2 springt kurz an, Regler kommt mit. Warum stellt es nach 3 Min. wieder ab?

19.2.:
02:22: Stellt ab wegen Begr. Quelle Min. (B91)
04:00 : Fühlerkorrektur B91 auf +2°
12:00:  Fühlerkorrektur B91 auf 0°
23:58:  Fühlerkorrektur B91 auf +2°

 Webserver läuft wieder. Logins wie vorher.

XLS mit Kopfzeile
20.-21.2.17
XLS mit Kopfzeile
