Daten Wärmepumpe Phase 2, ab Störungsbehebung 31.8.2016
chronologisch, neustes zuunterst

-> vorherige Phase 6.8.-30.8.2016

Als Vergleich:
vorherige Messung mit ungünstigen Schaltkriterien.
Gemessen Boilertemp. oben und im Rücklauf=unten:


Letzte Messung vor Störungsbehebung mit testeshalber vertauschten Fühlern:
-> Hydraulikschema





-> XLS, aktuelle Betriebsdatenerfassung
(Elektrische Energie und abgegebene Wärmeenergie, Leistungszahl)





-> Doks zur alten WP

Messungen 2008-2013


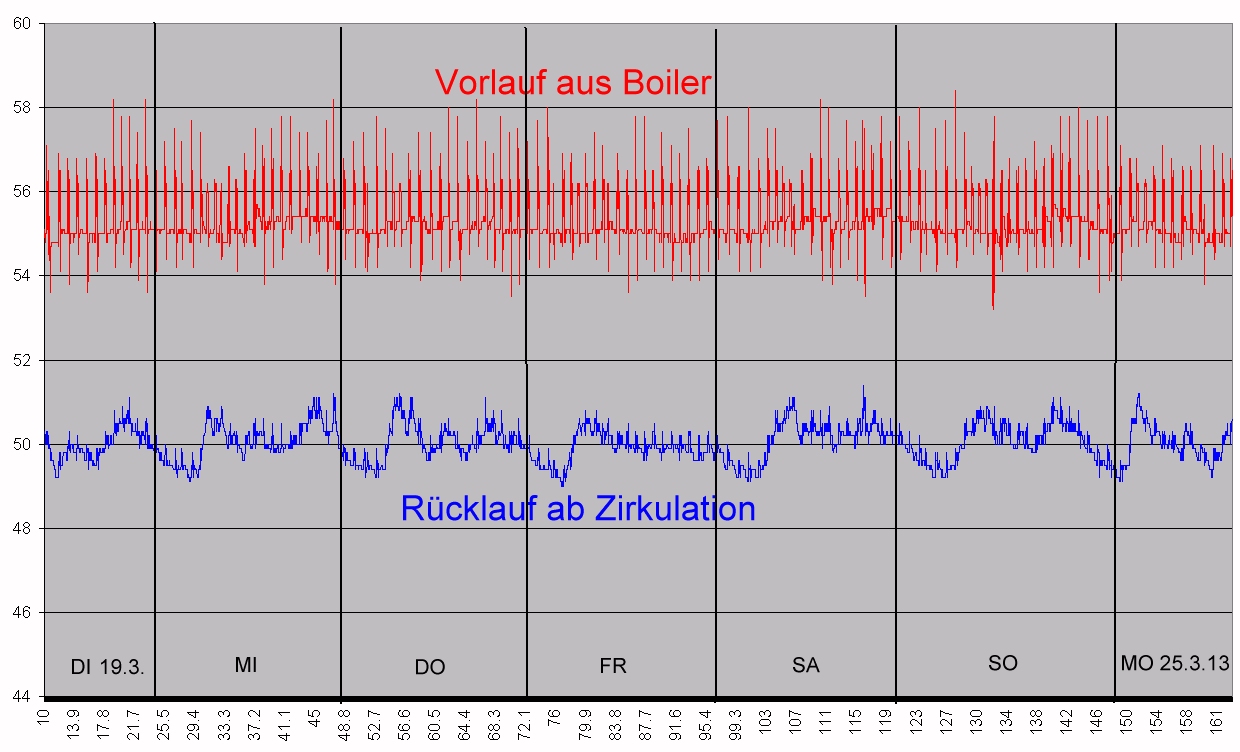

Betriebsbedingungen, eigener Datenlogger:
Datenaufzeichnung der Wärmepumpe:

Soll-Verhalten:

1.
31.8. - 1.9.16:

  • Fühler B3 wurde um 1 Position nach unten gesetzt, damit er sicher nicht in die Mischzone der Zirkulation gerät:
Definierte Datenpunkte über LPB Bus. Erfasst werden in dieser Reihenfolge:
- Temp. oben B3  (BX8)
- Temp. unten B31  (BX21)
- Zustand Kompressor 1
- Ladetemperatur B36  (BX22)
- I/O-Steuerspannung für Q33  ("IO-Test: Spannungsausgang UX21 Modul 1")
- Zustand Kompresssor 2
- Vorlauf WP  (BX10)
- Rücklauf WP  (BX12)
- Austritt auf Quelle  (BX14)
- Eintritt von Quelle  (BX13)
- Zustand Störungsrelais QX6
- Leistungszahl gerechnet

-> XLS 31.8. - 1.9.

 IO-Test: Spannungsausgang UX21 Modul 1
2.  1.- 6.9.2016

Eigener Datenlogger misst Kompressorbetrieb & 2 Temperaturen via Anlegefühler:
  • Vorlauf von WP auf Wärmetauscher
  • Vorlauf von Wärmetauscher auf Boiler 1
  • 1 Sample pro Min.
  • Messorte rot:

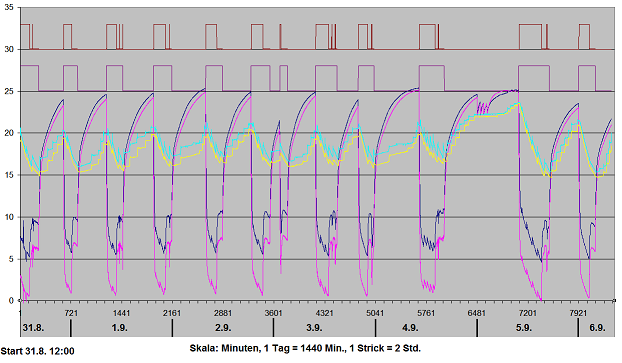

INES-Datenlogger 31.8.-6.9.16:
Tank- und Quellenkreis-Temperaturen

Ausschnitt davon 5.-6.9.:

Rohdaten
XLS mit Grafiken (Differenz)


INES-Datenlogger:
nur 5.10.16: Tank und Glykol-/Soletemp, nach Fäka-Tank-Reinigung vom 1.10.:

 auch im XLS


-> XLS-Datenbasis dazu



Ausschnitt von oben, Anfang von SA 3.9.:

-> XLS davon


Fühler B3 ab hier wieder testeshalber im oberen Drittel:

Abkühlkurve bei abgesch. Kompressoren:

-> XLS davon


Aufheizzyklus bei "kaltem" Boiler:

-> XLS davon




-> XLS davon (mit Pumpensignal)
(B3 seit 6.9. 18 Uhr wieder unten)

Pumpensignal UX21 ok:
3.
5.-9.9.16
Bedingungen:
  • Seit 7.9. 06:30: Gasnachladung unterbunden,
    Boiler2 ist 5 grad kühler,
    Rücklauf Zirkulation 47° statt 52°
  • Seit 7.9. 20:00: "Sollwertreduktion B31" auf Anweisung von CTA von 0 auf 2 gestellt
  • Fühler B3 normal wie ab 31.8. im unteren Drittel

-> XLS davon




-> XLS davon
4.
9.-13.9.16

wie oben, mit folgenden Aenderungen:
- Gas-Nachladung kurz wieder ein (Samstag Abend 10.9. bis Sonntag 11.9. Morgen)
- Sollwertreduktion wieder zurückgenommen auf 0 am 11.9.  16:00.

Störungen: "Begrenzung Ausschalttemperatur Max."



XLS davon
XLS mit VL / RL
XLS mit Grafik gemäss CTA-Angabe: Kompr. 2 von VL abhängig




XLS davon

Seit Rücknahme der Sollwertreduktion B31 wieder "normal" (Ansicht 11.9. - 13.9. 12:45):
(mit Störungen, siehe unter 5)

XLS davon

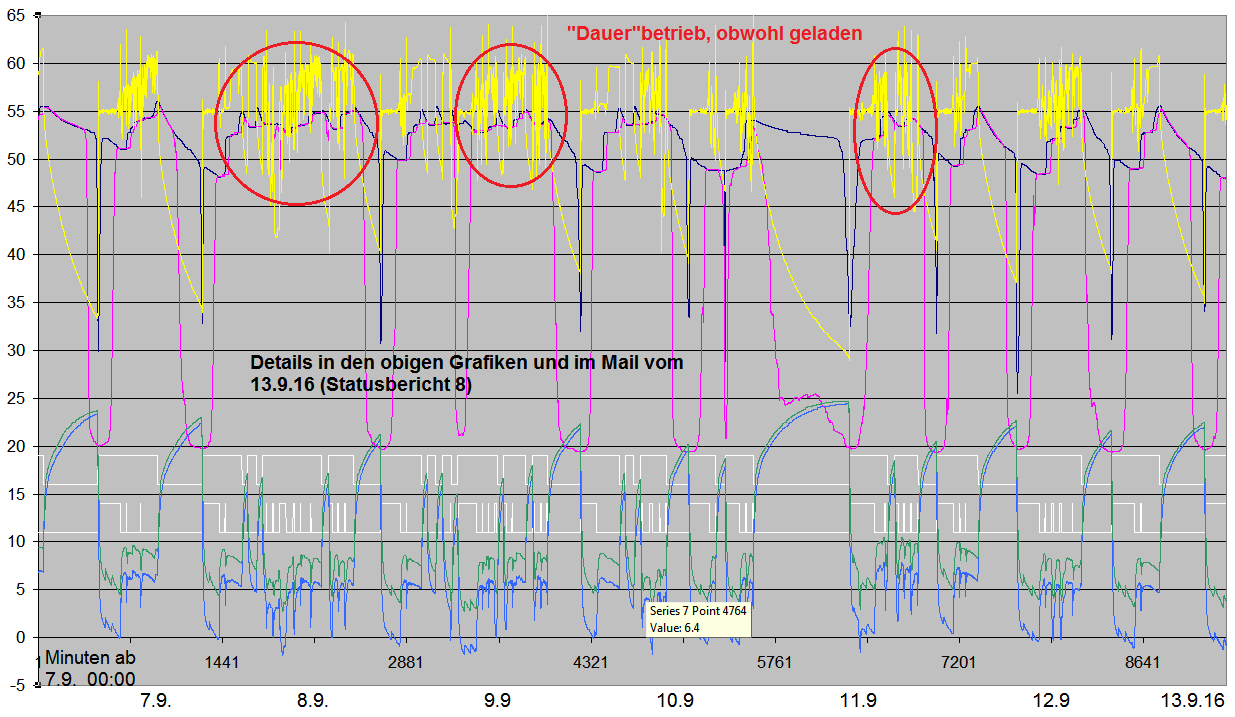

Gesamtübersicht 7.9. - 13.9.  10:45

XLS davon

-> ganzes CSV 31.8.  21:25 - 14.9.16  8:25 an CTA  14.9.16
bearbeitet zurück von CTA  ohne Grafik  16.9.16
5.
14. - 18.9.16
XLS davon
6.
19. - 22.9.16
XLS davon
7.

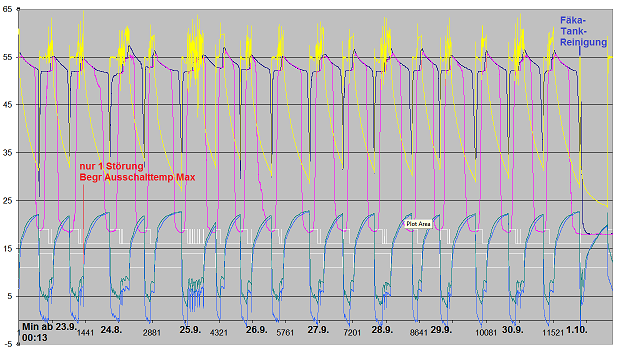

23.9. - 1.10.16
XLS davon
8.
29.9. - 3.10.16


Fäka-Tank-Reinigung erfolgte am SA 1.10.16

vorher - nachher


 Grafik 29.9. - 3.10:

XLS davon (mit Pumpensignal, teils merkwürdig),
darin Bilder mit Differenz Quellentemp und COP
5.10.16 (INES-Doppel): Tank und Glykol-/Soletemp, nach Reinigung -> Grafik im XLS

Grafik 30.9. - 2.10:
9.
4. - 9.10.16
XLS davon
(Pumpensignal noch ok)
10.
10. - 16.10.16

XLS davon

Signal für Q33-Pumpenregelung ab 11.10. defekt:


Zoom auf 13. + 14.10.
Zoom auf 13.10.  6-16 Uhr
11.
17. - 19.10.16


Montag Morgen 17.10.: Ein paar Testläufe plus manuell Reset von René und Thomas.
XLS davon

Pumpensignal defekt falsch:
Messlücke beim Siemens-Server 19.-20.10.2016
12.
21. - 23.10.16

Daten des eigenen Loggers 16.-25.10.16:
Messung immer noch wie unter 2:
Vor- und Rücklauf Boiler, Kompressoren -> XLS


XLS dazu

13.
23.-28.10.16
Pumpe Q33 komisch oder gar nicht geregelt.
Zirkulationspumpe verkehrt

XLS dazu

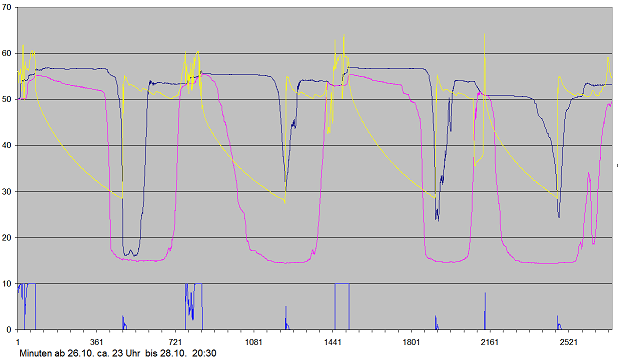

Pumpenregelungssignal erst ab hier neu verfügbar, sollte 0 -10 V sein:

14.
29.10. - 5.11.16

->XLS

15.
6. - 12.11.16 / 13.11.16

->XLS

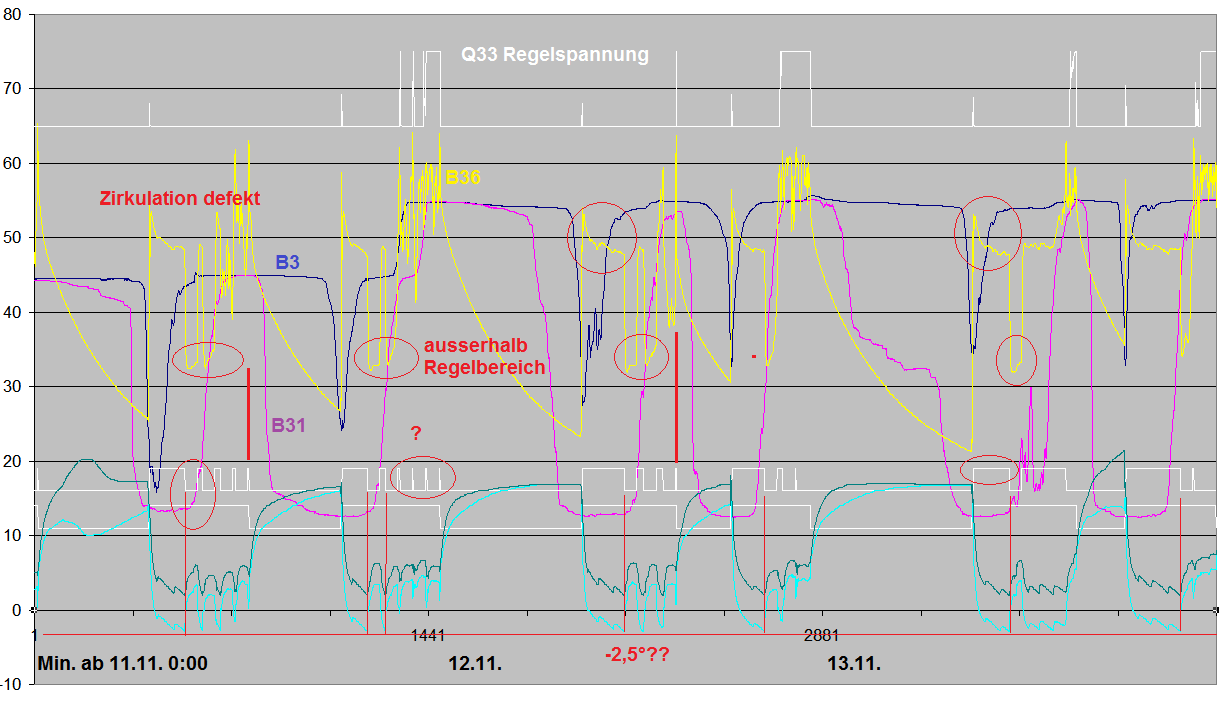

Ausschnitt / Erholung nach Zirkulationsausfall  11.-13. Nov:

-> XLS

16. Hahn
von 3,7 -> 2,0 -> 1,5 (16.11.)
15. - 16.11.2016
16. - 17.11.2016

Nicht-Abchaltung:
B31 hat offenbar nicht 55,1 erreicht. Hat er aber, gemäss XLS, Minute 1475!

-> XLS
File mit ganzem 16.11.,  Hahn ab 19:45 auf 1,5


-> XLS

17. Hahn 1,4 / 1,5
nur 1 Kompr.
18. - 20.11.2016
  • ab 18.11.  21:55: Start mit Verriegelung der Kompressoren:
    nur einer kann laufen.
    QX1 (Stecker W) = Klemme links = Kompressor rechts = Verdichter 2, läuft.
                                                              ( = höherer Wert im DOS-Logger)
    QX7 (= K1, Stecker Q) = Klemme rechts = Kompressor links = Verdichter 1
  • Beim Laden geht die Regelspannung UX21 auf ca. 2V
  • Sanftanlasser 1 macht mehrmals nach 45 Min. eine Störungsmeldung
  • Letzte sichtbare Begr. Ausschalttemp. Max:
    15.11., 11:18
    16.11.  14:03
    17.11.  00:53  14:25
    18.11.  00:28
    19.11.  03:57
    20.11.  03:57 (gleich !)
  • ab 19.11.2016, 18:00: Hahn wieder auf 1,5 (UX geht auf ca 1,2 V)
-> XLS

18. Hahn 1,5
2. Kompr. nur ein Zyklus


20. - 21.11.16
  • 20.11.  11 Uhr: Verriegelung wieder ausgebaut,
    Neustart ca. 11:05, 2 Kompr. kommt ca. 5 Min. später
    11:46 stellt 2. Kompr. ab,
    nach Abschaltung des 2. Kompressors (rechts) QX1-Stecker gezogen (links)
    12:29 will 2. Kompr. wieder einschalten
    12:29  &  13:14 nach 2. Startversuch dann Störung/Alarm
  • Regelung für Q33 fängt sich nur langsam auf, aber immerhin.
    20:08  &  20:53 wieder Störungen Sanftanlasser, obwohl kein Zyklusunterbruch war.
  • 21:15 Neustart mit LOGO-Steuerung und 2 Kompressoren :
    Zweiter Kompressor soll nach 1 Zyklus nicht mehr kommen, bis der erste Kompressor abgestellt hat.
  • 23:05 Kompressor 2 geht aus
  • 23:49 Wiederstartversuch
    00:34 -> Störung (rot) -> Gelöscht auf Maschine
    00:35
    01:20 (? Störung rot?)
  • 21.11.: Erstmals 06:02: Begr Quellentemp Min Sole
  • Danach ca. 7 Uhr startet sie erstmals mit nur 1 Kompressor
    Läuft ganzen Tag ohne Unterbruch mit 1 Kompr.
  • 22:40: Fernreset Wärmepumpe (Menu Fehler), bewirkt aber nichts.
    22:55: Menu Trinkwasser: Betriebsart mal auf aus. Wirkt! Geht aus.
    23:00: Betriebsart wieder ein. Schaltet aber nicht ein, da Begrenzungszeit aktiv. ->
    23:05: Menu Fehler: Reset WP. Schaltet ein, zuerst TWW Q33
    2. Kompressor kommt auch!
    Stellt nach ca. 30 Min. wieder ab, Regelung beginnt zu flippen.
  • 00:07 Ich stelle WP Betriebsart auf aus, 00:15 wieder ein
  • 00:25 Reset,damit trotz Begrenzungszeit kommt. Beide Kompfr. kommen
  • 00:46 Kompr 2 weg
  • 01:31 Sanftanlasser. Offenbar will er zum zweiten mal kommen.
  • 01:45 WP stellt ab, vollgeladen, Begr Ausschalttemp Max

  • 22.11.: Morgen- und Tageszyklus normal

(XLS nur obige Grafik)




-> Beide Grafiken zusammen 20. -22.11.  (22 Uhr)  im XLS
